条文
12.2.1 外浮顶油罐宜采用线型光纤感温火灾探测器，且每只线型光纤感温火灾探测器应只能保护一个油罐；并应设置在浮盘的堰板上。
12.2.3 采用光栅光纤感温火灾探测器保护外浮顶油罐时，两个相邻光栅间距离不应大于3m。
条文说明（省略）
注：

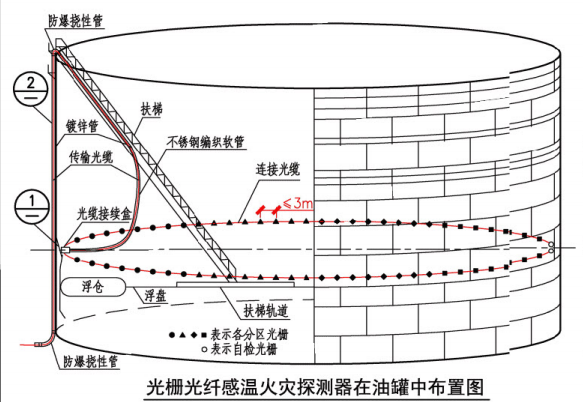

1.图示方案每个光栅光纤感温火灾探测器配置2条光栅光纤感温光缆，每条光栅光纤感温光缆按油罐周长的一半配置光栅数量和1个自检光栅，光栅的间距不应大于3m，本方案中将一个油罐分为8个探测区域。
2.传输光缆自控制室起，敷设在电缆沟内至罐旁，穿防爆挠性管和钢管沿罐壁垂直引上，至罐顶平台上，与罐内扶梯的钢管用防爆挠性管连接。传输光缆穿钢管敷设至内扶梯大约12m处后，接不锈钢编织软管下垂，留够伸缩余量，盘于浮盘上。
3.两条光栅光纤感温光缆分别从两个方向敷设至封闭成圆周，采用固定卡在浮盘边缘的堰板上固定，固定间距1m，光栅光纤感温光缆与传输光缆在浮盘上熔接，并用光缆接续盒防护，固定在浮盘边缘的泡沫挡板上。
4.每芯光纤接续均用光纤跳线熔接，通过光纤法兰连接。
5.系统图见本图集第75页。
提示
1.采用分布式光纤线型感温火灾探测器时，安装方式与本图相同。
2.线型光纤感温火灾探测器的构成，包括感温光缆和信号处理器。按照《规范》第12.2.1条的规定，1台信号处理器不应监视1个以上的油罐。
