相关技术资料
注：

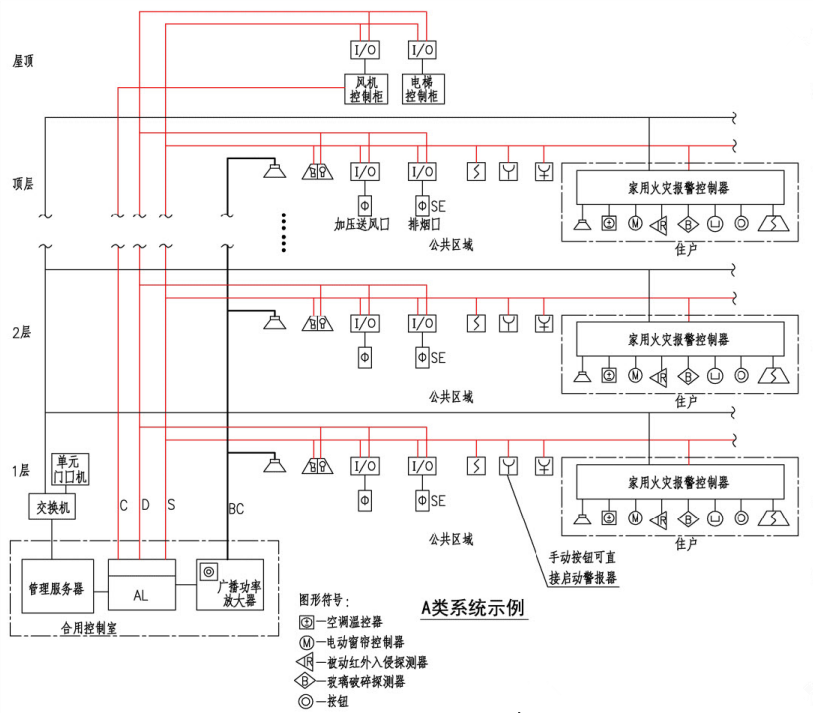

1.本图以一栋采用A类系统的超高层住宅为例绘制。
2.本示例中，家用火灾报警控制器与家居控制器合用，控制器需经过消防认证。
3.家用火灾报警控制器除连接住户内的家用感烟火灾探测器之外，还连接了空调温控器、电动窗帘控制器、被动红外入侵探测器、玻璃破碎探测器等设备。具有火灾报警、安全防范和舒适性控制等功能。
4.家用火灾报警控制器分别通过报警总线和超5类网线与合用控制室内的火灾报警控制器和管理服务器相连。通过报警总线传递火灾报警信息，通过网线进行其他信息的交互。
5.在实际工程中，设计人员应根据工程实际情况和生产厂家提供的产品说明进行系统设计。
6.第86～88页内容根据秦皇岛尼特智能科技有限公司提供的技术资料编制。
相关技术资料
注：

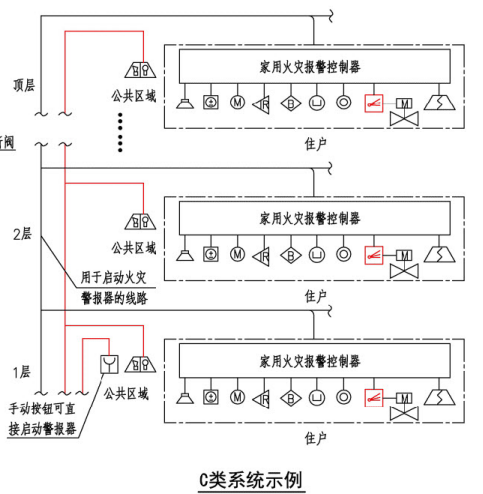

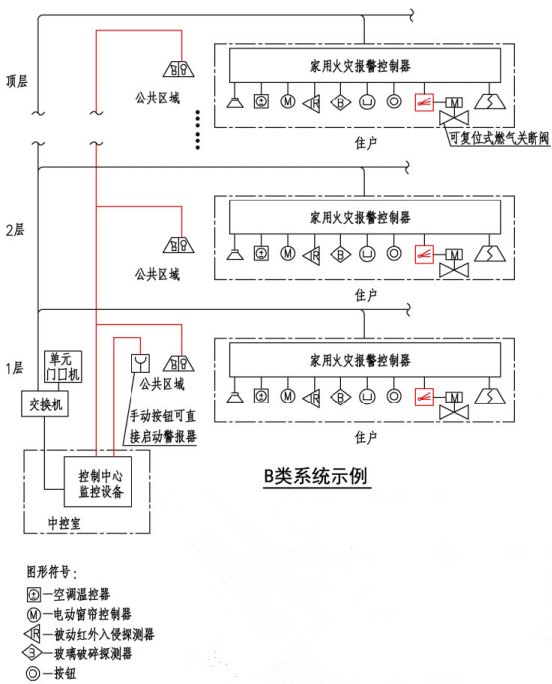

1.本图以采用B类和C类系统的住宅为例绘制。
2.同第86页注2、注3。
3.B类、C类系统中，可燃气体探测器可接入家用火灾报警控制器。
4.B类系统中家用火灾报警控制器通过超5类网线与中控室的控制中心监控设备相连，通过网线进行报警信息及其他信息的交互，家用火灾报警控制器或手动火灾报警按钮报警后由控制中心监控设备启动公共区域的火灾警报器。C类系统中公共区域的火灾警报器由家用火灾报警控制器或手动报警按钮直接启动。
5.在实际工程中，设计人员应根据工程实际情况和生产厂家提供的产品说明进行系统设计。
