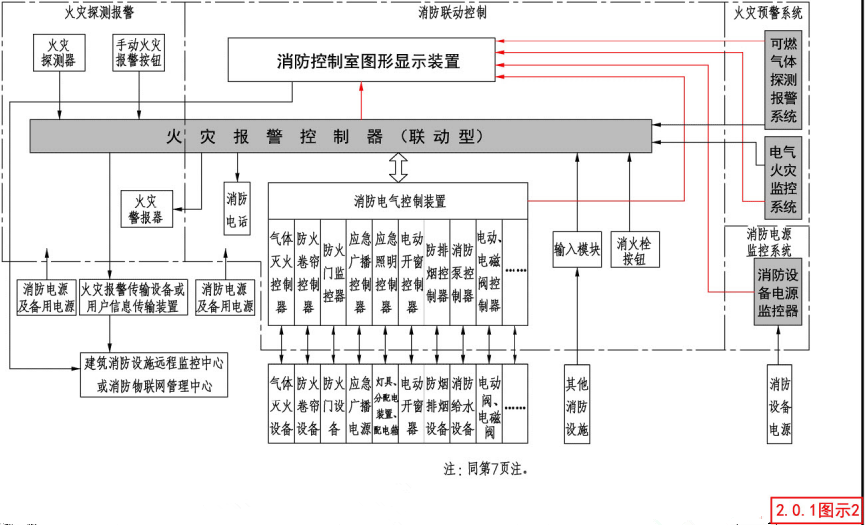

火灾自动报警系统框图（目标)

注：
1.本框图给出的是一个集中报警系统的构成示意图用于说明系统中各部分之间的相互关系，在具体工程中，系统构成应由设计人员根据工程实际情况进行配置。
2.消防电源及备用电源的设置见本图集第71页。
提示
1.本框图给出的是火灾自动报警系统的发展目标，消防联动控制系统中各子系统自成系统，消防联动控制器不再直接控制末端设备，而是通过各种消防电气控制装置进行控制。
2.各种消防电气控制装置将逐步成为定型产品，并均应通过消防认证。
