相关技术资料

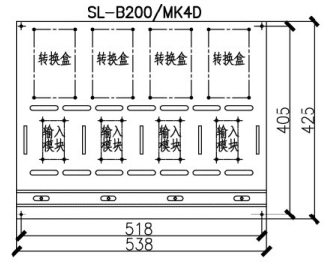

转换盒箱内部布置图
转换盒与终端盒连接示意图
火灾报警控制器与转换盒连接示意图

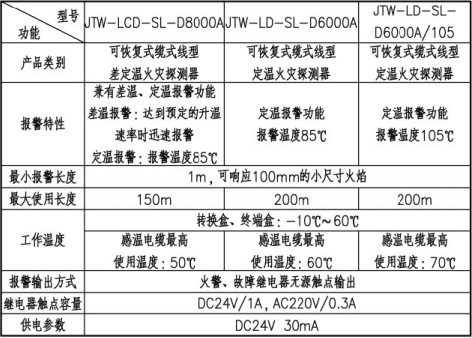

缆式线型感温火灾探测器选型表
注：
1.探测器每条回路终端配有一个终端盒，始端有一个转换盒，通过输入模块与火灾报警控制器连接。
2.模块不宜设置在长期潮湿或温度变化较大的场所。模块及转换盒宜装入转换盒箱，转换盒箱的防护等级应根据现场工况确定。
3.转换盒箱应安装在便于观察、维护的位置，终端盒可固定安装在附近的墙壁上或桥架侧壁。转换盒箱和终端盒中心距地高度宜为1.2m～1.5m，安装空间狭小时，安装高度可根据现场实际情况调整。
4.本页内容根据首安工业消防有限公司提供的技术资料编制。
