注：
1.本页系统图适用于分布式光纤感温火灾探测器及光栅光纤感温火灾探测器，系统图中的感温光缆可以是分布式光纤感温火灾探测器的感温光缆，也可以是光栅光纤感温火灾探测器的光纤光栅及其接续部件。

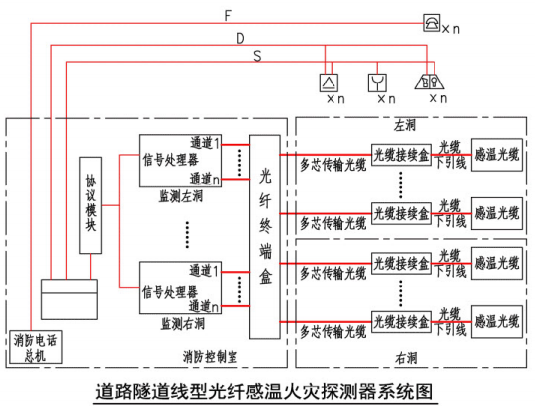

2.道路隧道的设计方案中，应根据隧道长度及每台信号处理器的通道数合理确定所需信号处理器台数，信号处理器需可靠接地。

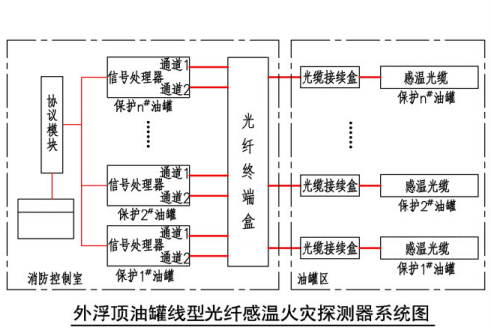

3.油罐的设计方案中，每个油罐应独立配置一个线型光纤感温火灾探测器，因此每个油罐应独立配置一台信号处理器。
4.火灾报警控制器、信号处理器放置于室内，火灾报警信息及温度信息上传至监控中心统一管理。线型光纤感温火灾探测器所占的地址数量，按厂家标称地址计算。
5.本页及第73页、第74页内容系根据现有工程资料编制，设计方案仅作为示例。设计人员在进行具体工程设计时，应根据工程实际情况及设备生产厂家提供的产品说明，合理确定系统配置、构成方式及分区设置。
提示
光栅光纤感温探测器上的光栅间距，应在订货时向生产厂家说明。
