条文
4.3.1 联动控制方式，应将消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
4.3.2 手动控制方式，应将消火栓泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消火栓泵的启动、停止。
4.3.3 消火栓泵的动作信号应反馈至消防联动控制器。
条文说明（省略)
提示

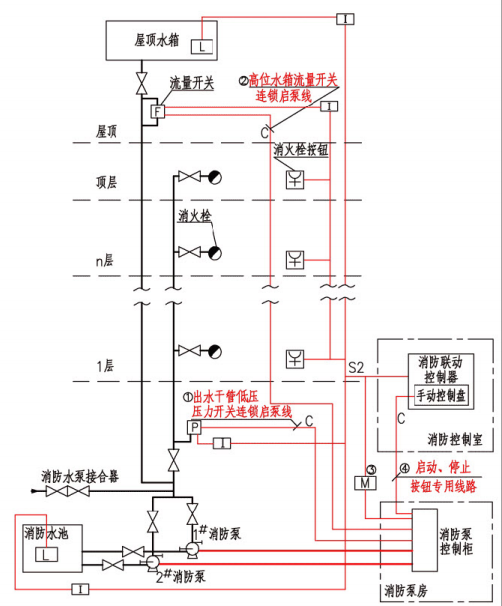

1.系统内出水干管上的低压压力开关、高位消防水箱出水管上的流量开关、报警阀压力开关的设置由给水排水专业确定，本方案为湿式消火栓系统，未设置报警阀。
2.设置的低压压力开关和流量开关应具有2副触点，一副用于直接连锁启泵，另一副通过输入模块接入总线（参考本图集第26页压力开关接线图）。
3.当建筑物内有火灾自动报警系统时，消火栓按钮应通过总线接至消防联动控制器，联动控制方式的具体要求见本图集第25页提示3。
注：

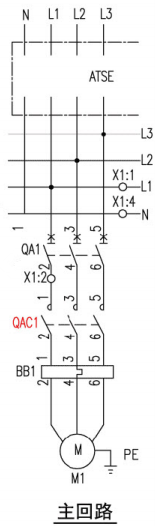

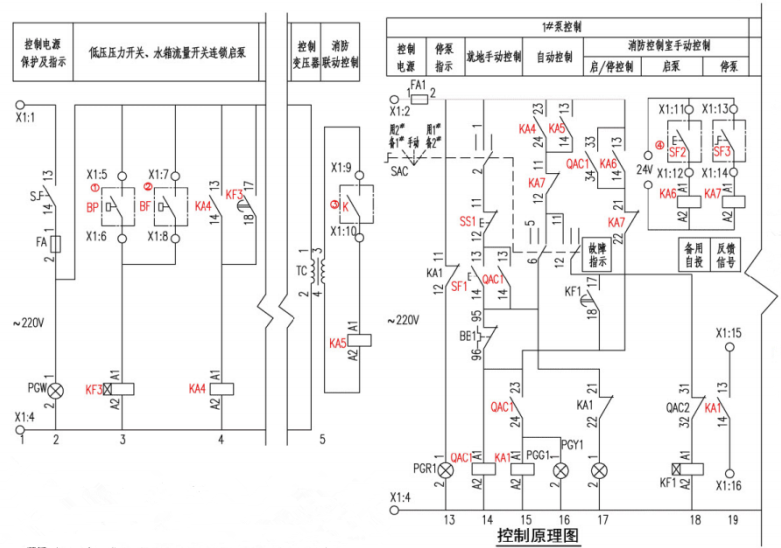

1.本控制原理图只给出了与《规范》条文关系比较密切的部分，用于体现低压压力开关（BP）和高位水箱流量开关（BF）连锁启泵、消防联动控制启泵（K，自保持）、消防控制室手动直接启泵（SF2）、消防控制室手动停泵（SF3）和泵房就地手动启/停泵（SF1、SS1）。
2.消防控制室手动停泵按钮SF3为非自动复位的开关，可用于压力开关连锁启泵、消防联动控制启泵和消防控制室直接手动启泵后的停泵。

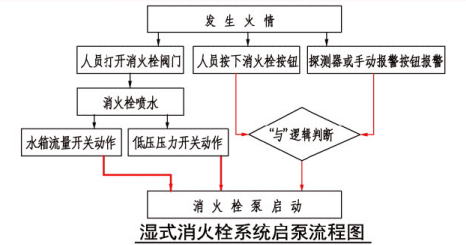

3.低压压力开关和流量开关启泵流程图参见第27页启泵流程图，BP或BF任一开关动作均可启泵。
