条文（部分摘录）
6.2.16 线型感温火灾探测器的设置应符合下列规定：
1 探测器在保护电缆，堆垛等类似保护对象时，应采用接触式布置；在各种皮带输送装置上设置时，宜设置在装置的过热点附近。
5 与线型感温火灾探测器连接的模块不宜设置在长期潮湿或温度变化较大的场所。
条文说明（省略)
倍率系数表（不计损耗）
注：
1.缆式线型感温火灾探测器S形敷设时，估算缆式线型感温火灾探测器长度=电缆桥架长度×倍率系数。例如，电缆桥架长度500m，宽度400mm，节距1.2m，查上表可知对应的倍率系数为1.24，则估算所需缆式线型感温火灾探测器长度约为500m×1.24=620m（不计损耗）。
2.缆式线型感温火灾探测器沿电缆表面S形敷设见本图集第76页。

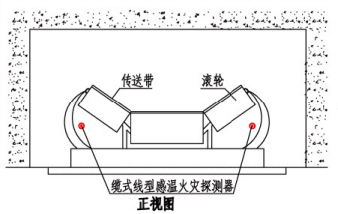

缆式线型感温火灾探测器在皮带输送装置上敷设示意图
注：
1.采用吊绳敷设时，吊绳可选用
不锈钢丝，钢丝绳两端采用紧固螺旋拉紧，防止钢丝绳下垂。钢丝绳两端固定在皮带机上的安装支架。
2.缆式线型感温探测器用扎带或夹具固定在钢丝绳上，1.0m左右设一个。
3.探测器安装方式要求不影响运输皮带系统的正常运行和维护。

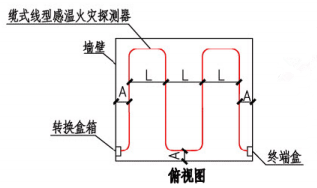

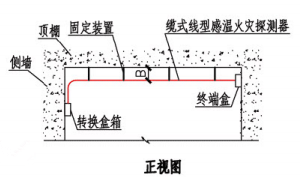

缆式线型感温火灾探测器在顶棚下方敷设示意图
注：图中标注尺寸，A：1m～1.5m；L：≤7.2m；B：0.1m。
提示
1.线型感温火灾探测器包括缆式线型感温火灾探测器、空气管式线型感温火灾探测器、分布式光纤线型感温火灾探测器、光栅光纤线型感温火灾探测器和线式多点型感温火灾探测器，本图集主要介绍了缆式线型感温火灾探测器、分布式光纤线型感温火灾探测器、光栅光纤线型感温火灾探测器。
2.线型感温火灾探测器所占的地址数量，按厂家标称地址计算。
