湿式自动喷水灭火系统联动控制图示

条文
4.2.1 湿式系统和干式系统的联动控制设计,应符合下列规定:
      1 联动控制方式,应由湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响。
      2 手动控制方式,应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止。
      3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。
条文说明
4.2.1 当发生火灾时,湿式系统和干式系统的喷头的闭锁装置熔化脱落,水自动喷出,安装在管道上的水流指示器报警,报警阀组的压力开关动作报警,并由压力开关直接连锁启动供水泵向管网持续供水。
以前通常使用喷淋消防泵的启动信号作为系统的联动反馈信号,该信号取自供水泵主回路接触器辅助接点,这种设计的缺点是如果供水泵电动机出现故障,供水泵虽未启动,但反馈信号表示已经启动了。而反馈信号取自干管水流指示器,则能真实地反映喷淋消防泵的工作状态。
系统在手动控制方式时,如果发生火灾,可以通过操作设置在消防控制室内消防联动控制器的手动控制盘直接开启供水泵。

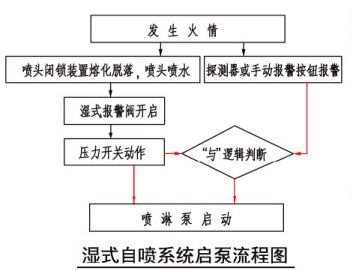

4.2.1 图示1  湿式自喷系统启泵流程图

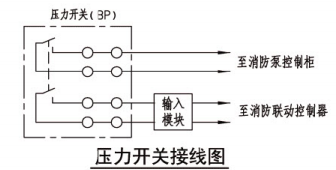

4.2.1 图示1  压力开关接线图

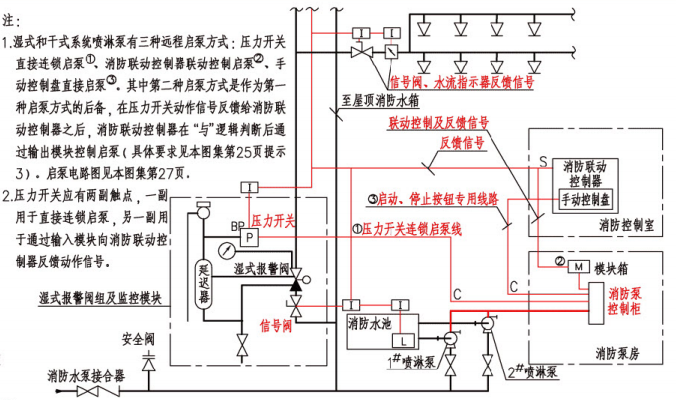

4.2.1 图示1

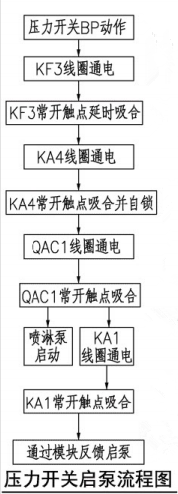

4.2.1 图示2  压力开关启泵流程图

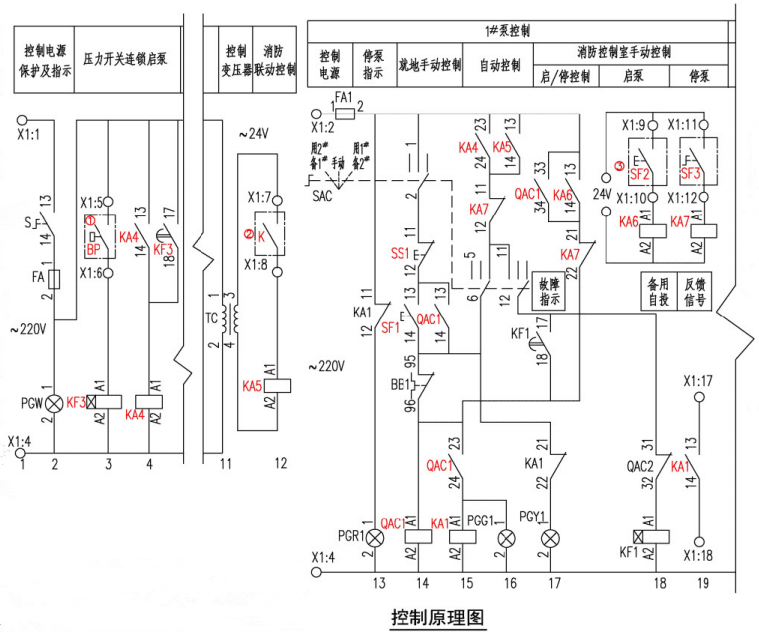

4.2.1 图示2  控制原理图

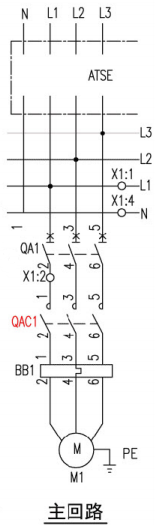

4.2.1 图示2  主回路



注:
1.本控制原理图只给出了与《规范》条文关系比较密切的部分,用于体现压力开关连锁启泵(BP)、消防联动控制启泵(K,自保持)、消防控制室手动直接启泵(SF2)、消防控制室手动停泵(SF3)和泵房就地手动启/停泵(SF1、SS1)。
2.消防控制室手动停泵按钮SF3为非自动复位的开关,可用于压力开关连锁启泵、消防联动控制启泵和消防控制室直接手动启泵后的停泵。
