条文
12.4.4 管路吸气式感烟火灾探测器的设置应符合下列要求：
1 探测器的采样管宜采用水平和垂直结合的布管方式，并应保证至少有2个采样孔在16m以下，并宜有2个采样孔设置在开窗或通风空调对流层下面1m处。
2 可在回风口处设置起辅助报警作用的采样孔。
条文说明（省略）

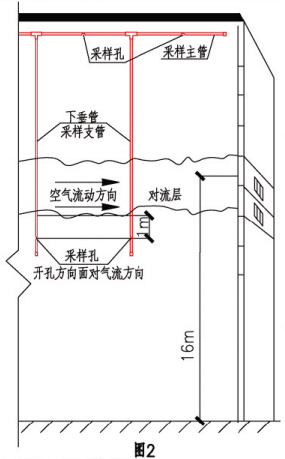

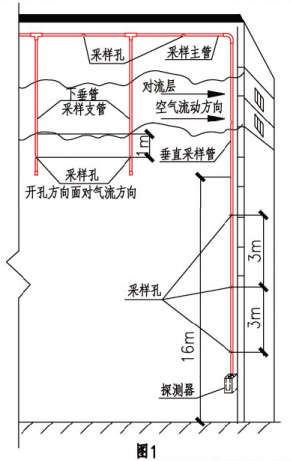

水平和垂直结合布管方式示意图

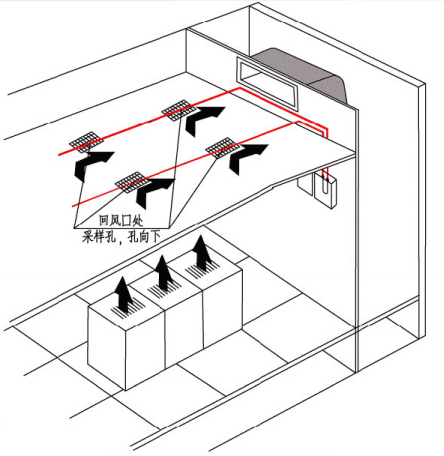

回风口处设置采样孔示意图
注：
1.下垂式采样管可根据工程实际需要决定是否采用，本方案中下垂管使用内径为12.5mm的PVC管，通过T形变径三通从采样主管上分支出来。
2.垂直采样管上的开孔方向应注意面对气流方向，一般场所中垂直采样管上的采样孔间距可为3m。
3.下垂管长度应计入采样管总长度。
4.采样管平面图示例可见本图集第50页。
提示
16m以下两个采样孔可根据现场情况单独设置（见图1)，也可和对流层下面1m处的采样孔合用（见图2)。
