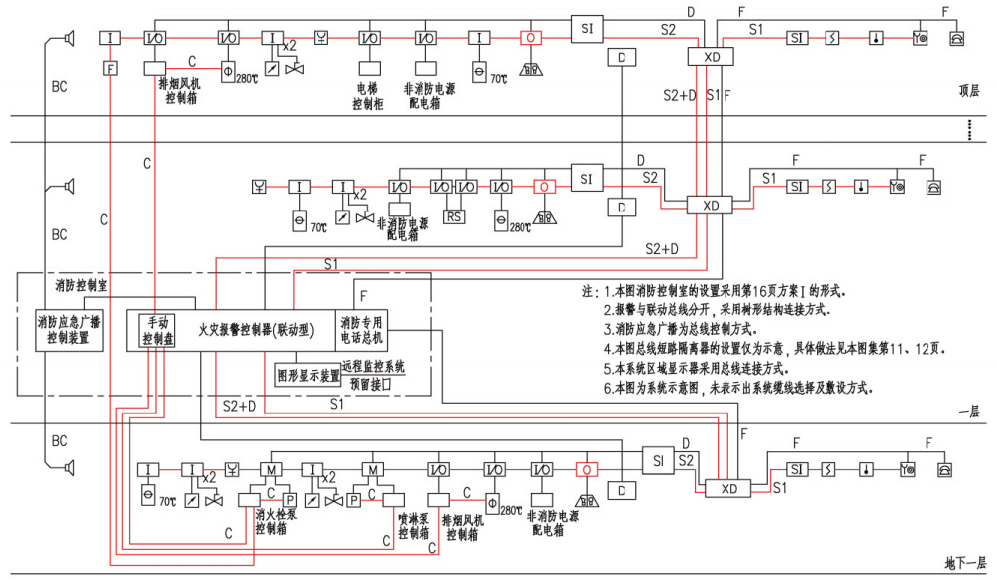

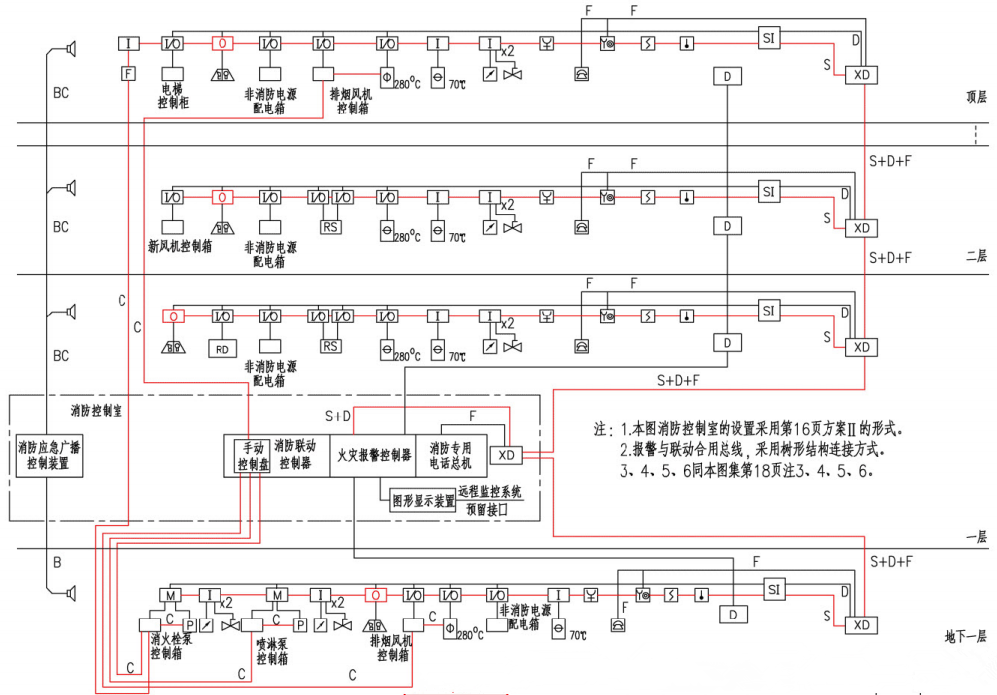

集中报警系统示例

提示
1.当设计人员选用的火灾警报器自带输出模块时，图中连接火灾警报器的输出模块（红色)应取消。
2.水流指示器等发出联动反馈信号的设备配接的模块，按联动设备计算地址数。
3.消火栓系统是否设置流量开关由给水排水专业确定。



提示
1.当设计人员选用的火灾警报器自带输出模块时，图中连接火灾警报器的输出模块（红色)应取消。
2.水流指示器等发出联动反馈信号的设备配接的模块，按联动设备计算地址数。
3.消火栓系统是否设置流量开关由给水排水专业确定。
