注：
1. 本图中火灾探测器以感烟和感温火灾探测器为例。

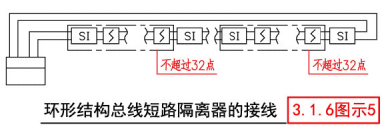

2. 3.1.6图示3和图示5中只绘制了报警总线示意，省略了电源线。
提示

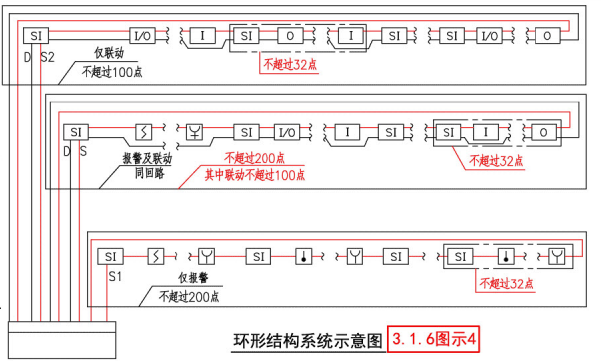

1.图示3中，总线只是穿过防火分区，而在防火分区内不接任何设备时，在该防火分区可不设短路隔离器。环形结构的总线短路隔离器可以设置在防火分区1或防火分区2侧。
2.某些设备生产厂家的总线短路隔离器产品占用地址数，地址数按设备生产厂家标称地址数计算。
3.总线短路隔离器可放置于模块箱内或沿路由就近挂墙安装，底边距地2.2m。当安装于吊顶内时，底边宜距吊顶0.2m,附近应有检修吊顶，并做明显标识。树形结构的总线短路隔离器也可集中放置于弱电竖井内。
4.环形结构和树形结构的总线短路隔离器产品一般不能通用。
5.如果火灾探测器本身自带隔离功能，则可不再单独设置总线短路隔离器。
6.总线回路采用树形结构还是环形结构，由设计人员确定，并选配相应的产品。
