相关技术资料
注：
1.当消防设备电源发生过压、欠压、缺相、过流、中断供电等故障时，消防设备电源监控器进行声光报警、记录，并实时显示被监测电源的电压、电流值及故障点的位置。
2.消防设备电源监控系统采用CAN总线通信，通信距离≤8000m。
3.消防设备电源监控器内置备用电源，可存储100000条以上故障报警信息，可管理512个传感器，大型项目可通过上位机扩展管理4096个传感器。
4.每台区域分机内置备用电源，可管理64个传感器，实时上传自身及所管理传感器的工作状态至消防设备电源监控器。
5.消防电源监控器为现场传感器提供DC24V电源，连接64台传感器时电源线可敷设500m。当监控器至传感器的供电距离大于500m及连接超过64台传感器时，可用区域分级延长供电距离500m。当监控器至传感器的通信距离大于2000m时，可用区域分机延长通信距离2000m。监控器提供RS232或RS485接口上传工作状态信息至图形显示装置。
6.现场传感器应采用不影响被监测电源回路的方式采集电压和电流信号及开关状态。传感器自带总线短路隔离器，传感器由配电箱成套厂家采用标准35mm导轨安装于配电箱内。

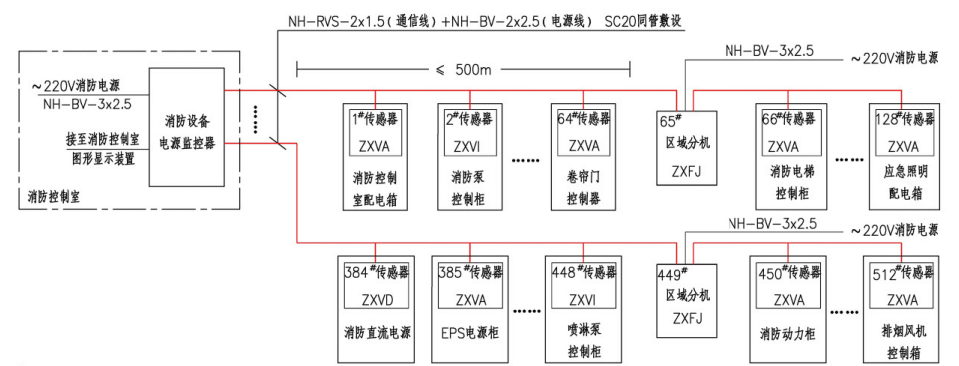

7.本系统图用于说明消防设备电源监控系统的基本构成，实际工程中的系统配置及设备选型由设计人员根据工程实际情况确定。
8.第92页～第94页内容根据中消恒安（北京）科技有限公司提供的技术资料编制，本图中传感器接线见本图集第93页，产品选型见本图集第94页。
