条文
12.3.4 线型感温火灾探测器应采用接触式的敷设方式对隧道内的所有的动力电缆进行探测；缆式线型感温火灾探测器应采用“S”形布置在每层电缆的上表面，线型光纤感温火灾探测器应采用一根感温光缆保护一根动力电缆的方式，并应沿动力电缆敷设。
12.3.5 分布式线型光纤感温火灾探测器在电缆接头、端子等发热部位敷设时，其感温光缆的延展长度不应少于探测单元长度的1.5倍；线型光栅光纤感温火灾探测器在电缆接头、端子等发热部位应设置感温光栅。
条文说明(省略）

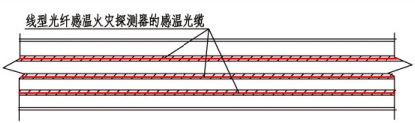

线型光纤感温火灾探测器沿电缆通长布置示意图

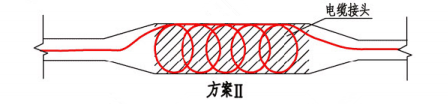

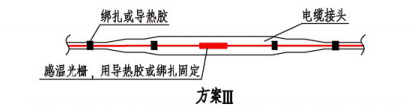

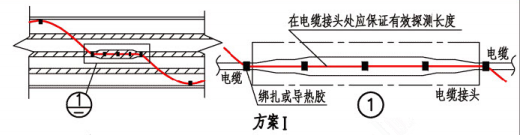

线型感温火灾探测器在电缆接头处敷设示意图
注：
1.方案I一般适用于缆式线型感温火灾探测器，方案II一般适用于分布式线型光纤感温火灾探测器，方案III适用于线型光栅光纤感温火灾探测器。
2.方案I中，缆式线型感温火灾探测器在电缆接头处应保证有效探测长度。
3.方案II中，分布式线型光纤感温火灾探测器在电缆接头处的延展长度不应小于其探测单元长度的1.5倍。
4.缆式线型感温火灾探测器的最小报警长度和分布式线型光纤感温火灾探测器的探测单元长度由生产厂家提供。

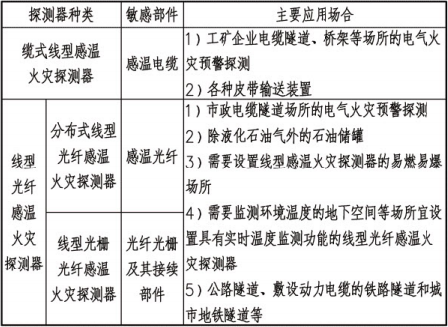

缆式线型感温火灾探测器和线型光纤感温火灾探测器比较
提示
探测单元：能够使探测器可靠报警的感温光纤上的最小感温单元。
